軸瓦材料及應用 |
|
軸瓦材料及應用
|
材料牌號 |
材料成分 |
SAE |
材料特性及應用 |
|
AlSn20Cu |
Sn
Cu
Al |
17.5-22.5%
0.7-1.3%
余量 |
SAE783 |
制造內燃機主軸瓦、連桿瓦、止推片、襯套，具有良好的抗咬合能力和抗腐蝕性，表面不需電鍍，用于中等承載能力。 |
|
AlSn10Cu |
Sn
Cu
Al |
10-14%
0.7-1.3%
余量 |
|
內燃機主軸瓦、連桿瓦、止推片、襯套，用于中等到較高承載能力，表面不需電鍍。 |
|
AlSn6Cu |
Sn
Cu
Pb
Al |
5.5-7.0%
0.7-1.3%
1.0-2.4%
余量 |
|
內燃機主軸瓦、連桿瓦、止推片、襯套，用于中等到較高承載能力，表面不需電鍍。相應工作表面順應性較好。 |
|
A-500 |
Al
Sn
Si
Pb
Cu
Cr |
86.50%
8.00%
2.50%
2.00%
0.80%
0.20% |
SAE787 |
及佳的耐磨性和抗腐蝕能力，良好的抗咬喝能力。承栽能力強，特別適用于球墨鑄鐵和鋼的曲軸，表面不需電鍍，適用于中等載荷的主軸瓦、連桿瓦。 |
|
材料牌號 |
材料成分 |
SAE |
材料特性及應用 |
|
CuPb10Sn10 |
Pb
Sn
Cu |
9.0-11%
9.0-11%
余量 |
SAE792 |
良好的耐磨性和抗沖擊能力，承載能力很強。適用于中載、中到高速及有沖擊載荷的卷制襯套。 |
|
CuPb22Sn1.5 |
Pb
Sn
Cu |
20-26%
1.0-2.0%
余量 |
|
良好的順應性和承載能力。適用于高速、高沖擊載荷的主軸瓦連桿瓦。 |
|
CuPb24Sn |
Pb
Sn
Cu |
21-27%
0.6-2.0%
余量 |
|
適用于較高速、較高承載能力的軸瓦及襯套。 |
|
CuPb30
|
Pb
Sn
Cu |
26-33%
0.50%
余量 |
|
適用于中等承載能力的軸瓦與襯套。 |
|
H62 |
Fe
Cu
Zn |
0.15%
60.5-63.5%
余量 |
|
適用于載荷較小的襯套。 |
|
材料牌號 |
材料成分 |
SAE |
材料特性及應用 |
|
FM-160 |
Pb
Sn
Sb |
92.5%
4.0%
3.5% |
SAE16 |
具有很好的順應性，嵌入性和抗咬合能力，承載能力比鉛基、錫基巴氏合金高。 |
|
SnSb8Cu3 |
Pb
Sb
Cu
Sn |
0.35%
7.0-8.0%
3.0-4.0%
余量 |
SAE12 |
適用于載荷較小的軸瓦及襯套。 |
|
材料牌號 |
材料成分 |
SAE |
材料特性及應用 |
|
|
G-92 |
PTFE
MoS2
In Bronze Matrix |
65%
35%
|
|
低摩擦系數，適用于需潤滑或不需潤滑的場合。 |
|
|
G-492 |
PTFE
PbO
CaF2
In Bronze Matrix |
53%
42%
5%
|
|
摩擦系數比G-92更低，適用于高負載，低速、無潤滑的應用場合。 |
|
|
G-95 |
PEEK
PTFE
Graphite
In Bronze Matrix |
84%
8%
8%
|
|
極好的耐磨性，僅適用于自潤滑的襯套。 |
|
|
|
ALECULAR-BI ,BIMETALIC ALUMINUM BASE CRANKSHAFT BEARING ALLOYS
The Alecular-Bi alloys can be used in bimetallic form (without overlay), which offers the advantage of simplified processing, excellent bearing wall size control and extremely low wear rate compared to overlay plated copper- or aluminum-base alloys.
|
King Spec no |
Composition |
SAE EQV. |
Attributes |
|
K-783A
|
Al -Balance
Sn 20%
Cu 1% |
SAE 783 |
Good seizure resistance
Good load carrying capacity
Excellent corrosion resistance
No overlay required |
|
K-783
"AM" Bearings |
Al -Balance
Sn 20%
Cu 1%
|
SAE 783 |
Good seizure resistance
Higher load carrying capacity
Excellent corrosion resistance
No overlay required |
|
K-788
"SI" Bearings |
Al -Balance
Sn 10~8%
Si 3~2.5%
Pb 2%
Cu 1.0%
|
SAE 788 |
Excellent wear resistance
Very good seizure resistance
Excellent corrosion resistance
Very good load carrying capacity
Especially suited for nodular iron and steel crankshafts . |
|
K-788A
"SI" Bearings |
Al -Balance
Sn 12~15%
Si 2.5~3%
Cu 1% |
SAE 788 |
Excellent wear resistance
Very good seizure resistance
Excellent corrosion resistance
Very good load carrying capacity
Especially suited for nodular iron and steel crankshafts . |
Note: The K-783 in not in use any more.
K-788 and K-788A are very similar in performance and cost. |
|
|
|
|
|
|
|
|
銅基合金粉末的主要幾種合金牌號及其化學成份： |
|
|
|
|
|
二、銅基合金粉末主要牌號所處的不同粒度范圍 |
|
|
|
|
|
|
鋁基鋼帶簡介
鋁基鋼帶主要用來制造發動機的主軸瓦、連桿瓦、襯套、止推片等汽車、工程機械零配件。
鋁基鋼帶技術標準:如下
|
|
|
|
|
|
|

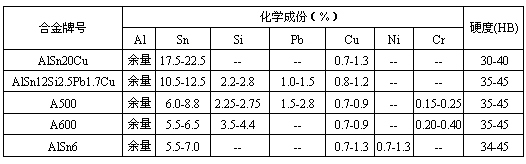

一、鋁基材料主要合金牌號及其化學成份： |
|
|
|
|
二、鋼背材料與硬度：鋼帶鋼背采用08AL、08F、08、10鋼或用戶自選鋼背材料。
三、鋼背表面粗糙度Ra≤0.63um。
四、板材的尺寸及允許偏差表（單位：mm） |
|
|
|
|
|
五、板材應粘結牢固，不得分層?？捎脧澢y試其粘結牢度，將板材以軋制方向剪成15mm寬的試樣。先把試樣一次彎曲成180°（彎曲半徑與總厚度相等），再多彎回。試驗時，鋁合金與鋼背分別作為內層各彎一片，允許試樣斷裂，但鋼背與鋁合金不得分層。
六、生產板材的厚度范圍在1.0mm-11mm，寬度范圍在175mm以內 |
|
|

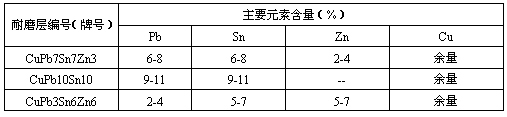

一、耐磨層牌號，主要元素含量 |
|
|
|
|
二、耐磨層物理性能 |
|
|
|
|
|
三、鋼層材料、鋼號：10、15號。如果用戶有特殊要求，按用戶要求生產。
四、產品標記：“F”。
五、檢驗方法：
１、密度按JB2869-81《燒結金屬材料（硬質合金除外）密度的測定》檢驗。
２、硬度按GB9097、1的規定檢驗。
３、粘結強度用90°彎曲法檢驗 |
|
|
|
|
